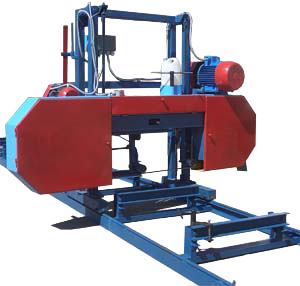

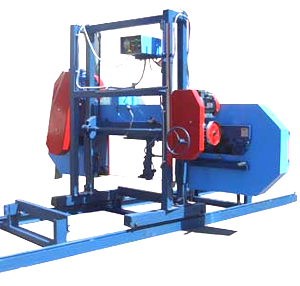

Ленточная пилорама Пилохит ЛГП-80

Ленточная горизонтальная пилорама предназначена для распиловки бревен из любых пород древесины на брусья, доски, рейки в горизонтальной плоскости при неподвижном положении бревна. Пилорама не требует специального фундамента и устанавливается на твердое ровное основание за 1÷1,5 часов.

Отличительные особенности:

• надежность и простота конструкции
• удобство в эксплуатации
• возможность работы механизма натяжения в обе стороны
• контроль усилия натяжения
• быстросъемные колонки
• точный и удобный отсчет размера при распиловке
• точная регулировка ведущего и ведомого колес в вертикальной плоскости
• • наплавка втулки из твердого сплава
• • улучшенные условия работы пильных колес
• • точность выставления опорных роликов

№	Наименование показателей	Значение
1.	Максимальный диаметр обрабатываемого бревна, мм	800
2.	Максимальная длина бревна при 4-х секционном пути, м	6,6
3.	Диаметр пильных шкивов, мм	600
4.	Толщина пропила, мм	2,4÷2,6
5.	Ширина пильной ленты, мм	32÷51
6.	Длина пильной ленты, мм	5224÷5424
7.	Скорость резания, м/с	32
8.	Наибольшая производительность, м3/смена	6
9.	Скорость перемещения (подачи), м/мин	до 20
10.	Установленная мощность, кВт	11 (7,5)
11.	Число оборотов главного электродвигателя, об/мин	1420÷1480
12.	Напряжение, В	380
13.	Мощность эл. двигателя подъема, кВт	0,55
14.	Число оборотов электродвигателя подъема пилы, об/мин	750
15.	Угол разворота, град.	10
16.	Габаритные размеры: • пилорамы, мм • путей (1 секция), м	2,3×0,97×1,65 2,14х1,05х0,26
17.	Масса, кг	1000

1. Винтовой домкрат механизма натяжения обеспечивает перемещение ведомого колеса в обе стороны в большом диапазоне, что позволяет компенсировать уменьшение длины пильной ленты после порывов.

2. Контроль натяжения пильной ленты по манометру с использованием тормозной жидкости обеспечивает необходимую точность показания усилия в широком интервале температур

3. Применение в механизме отсчета толщины распиливаемого материала лимба с делениями в увеличенном масштабе для установки точного размера

4. Наличие рукоятки ручной корректировки устанавливаемого размера

5. Улучшение условий работы пильных колес за счет применения двух опор (замена консольного крепления двухопорным)

6. Простая и точная регулировка ведущего колеса по отношению к ведомому вдоль горизонтальной оси вала и ведомого колеса в вертикальной плоскости

7. Снижение трудоемкости, времени и стоимости ремонта за счет применения быстросъемных направляющих из обычных квадратных труб

8. Наплавка твердым сплавом рабочей поверхности втулок перемещения балки по направляющим делает их практически вечными

9. Перемещение балки с пильными колесами по неподвижной цепи, закрепленной на раме

10. Расположение механизма регулировки пильных колес и натяжение ленты со стороны установки ленты на колеса

11. Наличие регулировок опорных роликов в нескольких плоскостях

12. Возможность перемещения подвижного опорного ролика во время работы пильного механизма

13. Возможность выставления опорных поверхностей под распиливаемый материал в горизонтальной плоскости или под угол.

14. Грамотный технический расчет позволил значительно снизить по сравнению с другими производителями общую металлоемкость станка, обеспечить необходимую прочность и жесткость конструкции, а сэкономленные средства направить на оснащение станка более качественными комплектующими.
