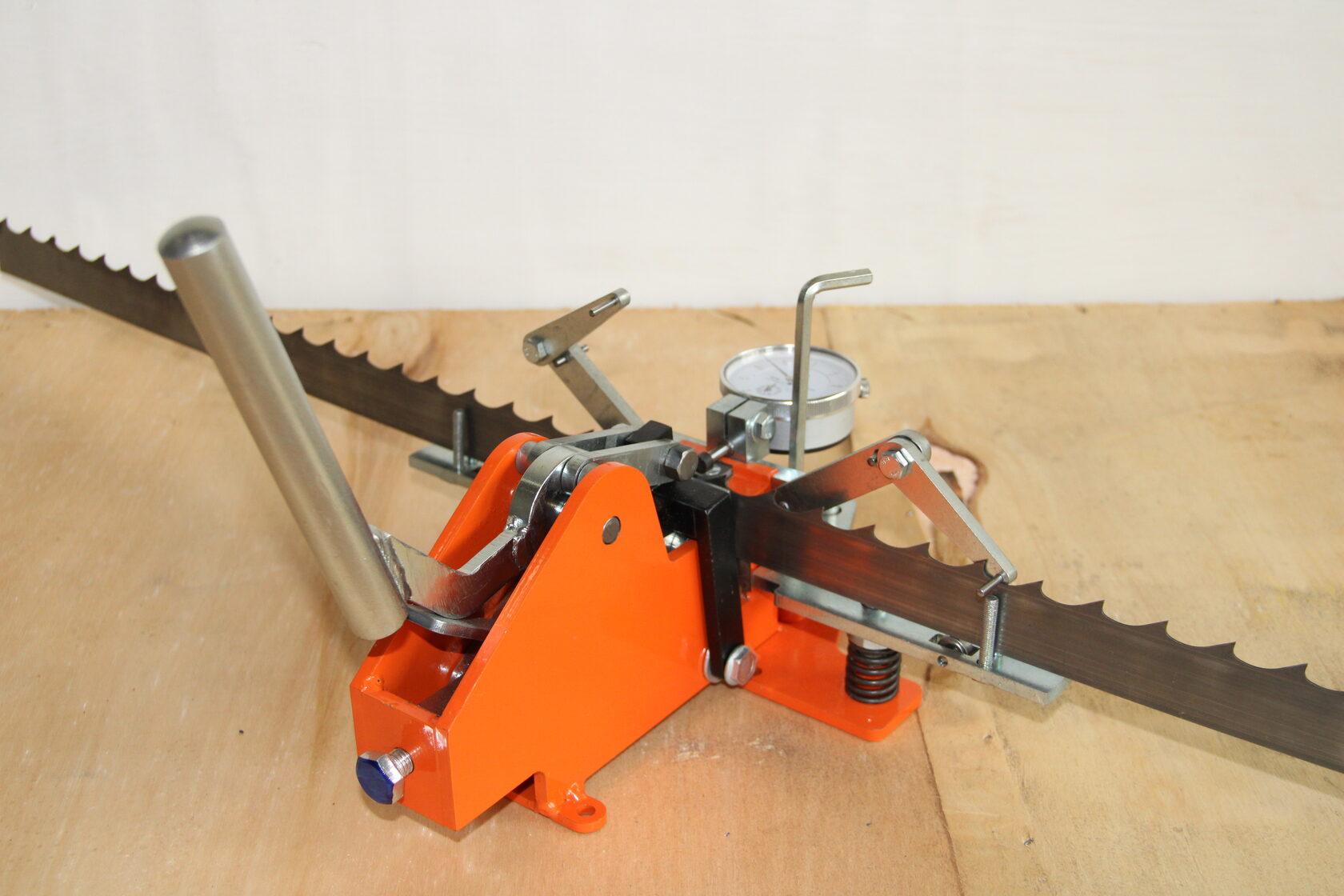

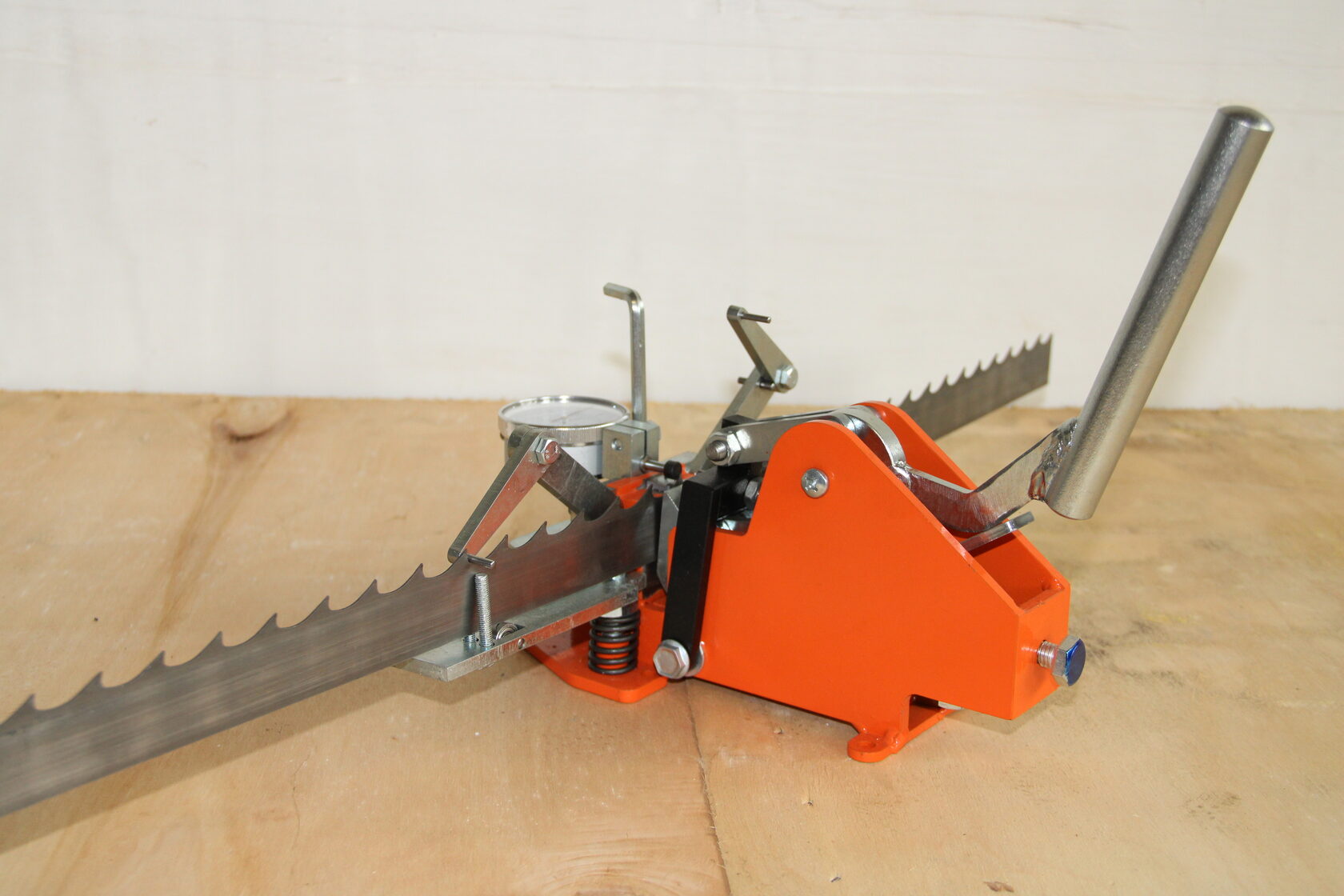

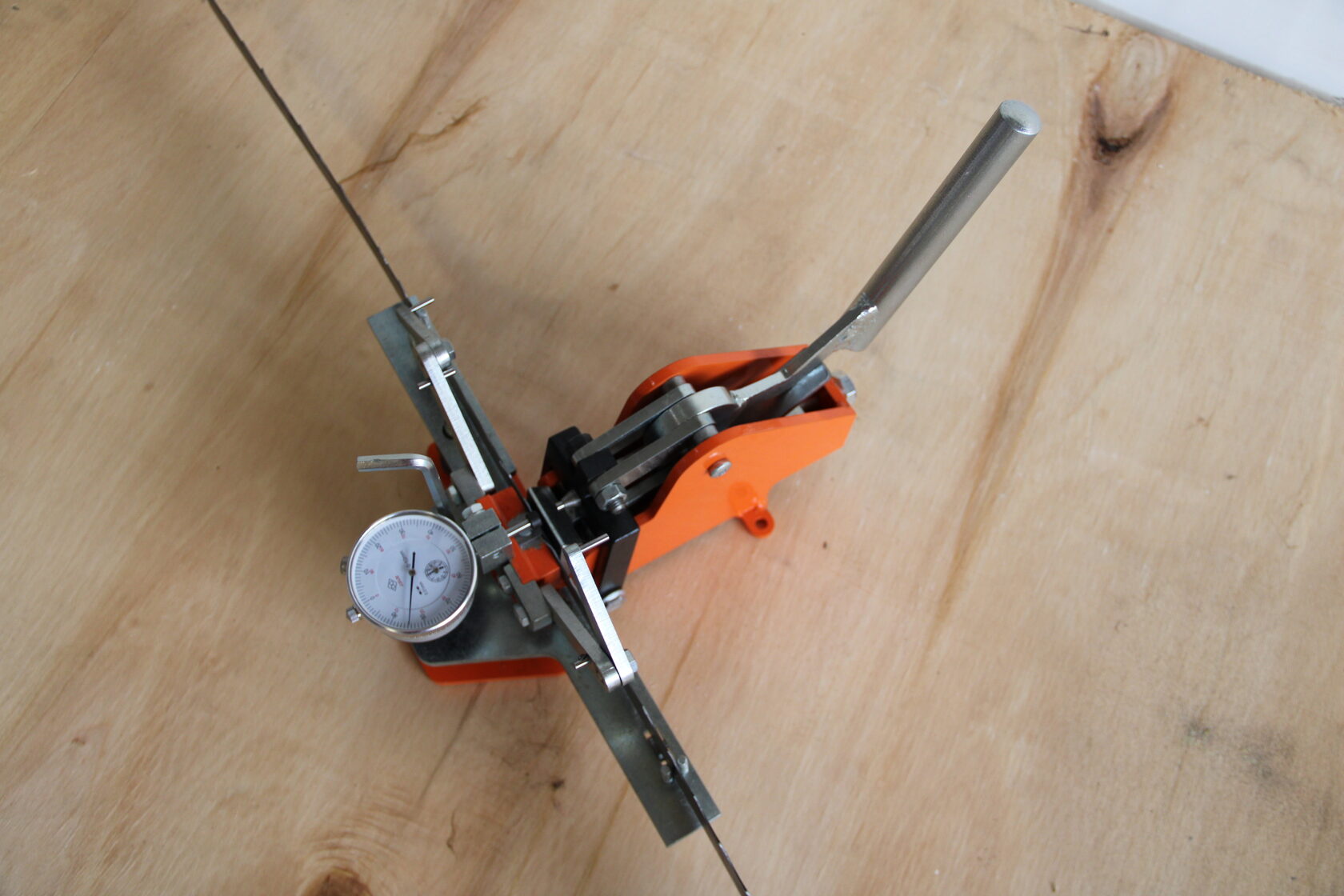

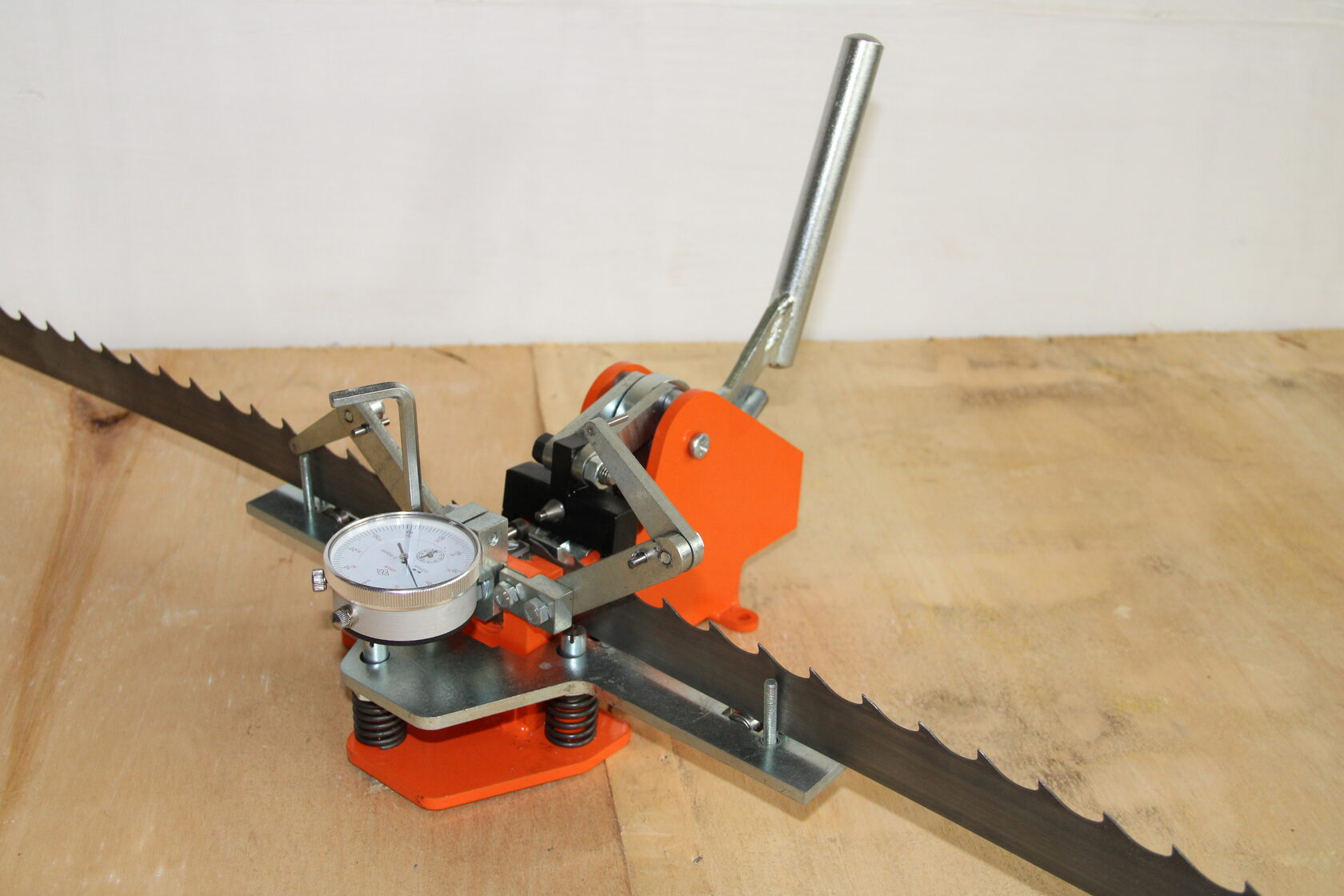

Разводной станок для узких ленточных пил АРС-13

Для качественного лесопиления, конечно же, нужен хороший разводной станок. Но при покупке разводного станка, к сожалению, часто обращается внимание только на его стоимость, либо покупается тот станок, который продаётся вместе с ленточной пилорамой. Но для правильной разводки пилы нужен "правильный" разводной станок. Опытные пильщики знают, что с "дешёвым" разводным станком испортить можно многое. В результате производительность ленточной пилорамы падает, срок службы ленточной пилы укорачивается, а качество пиломатериалов снижается. И очень скоро "маленькая цена" разводного станка превратится в большие убытки.

Устройство, назначение и технические характеристики

1. корпус
2. ручка толкателя
3. контрогайка
4. толкатель
5. наконечник толкателя
6. скоба толкателя
7. неподвижный упор
8. подвижный прижим
9. ось скобы
10. направляющая
11. ограничители
12. пластина поддержки пилы
13. снование
14. кронштейны
15. индикатор
16. стрелка индикатора
17. ключ подъема
18. возвратная планка
19. винт регулировки усилия прижима
20. стойка индикатора
21. винт настройки высоты развода зуба
22. кронштейн фиксатора
23. фиксатор положения пилы
24. серьги
25. задний упор
26. наковальня из твердого сплава
27. подшипник поддержки пилы
28. подшипник прижима
29. крепёжные винты
30. наконечник индикатора
31. болт заднего упора
32. зажигалка

Установка следующих разводимых зубьев пилы производится в полуавтоматическом режиме при движении толкателя на 3-ти зуба до упора, т.е. не надо ловить рукой место установки каждого зуба в отдельности.

Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет, после приобретения небольшого навыка ≈7-10мин.

Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет максимум 1-2 деления.

В итоге: при разводе пилы на нашем устройстве Вы получаете быструю гарантированную точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии и мах разницей в ±1 деление индикатора. С таким разводом пила будет работать только хорошо.

В обычных разводных станках практически всегда присутствует эффект качелей - когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому, даже только разведенная пила может сразу начать волнить.

Основные технические характеристики:

• Время разводки пилы длиной 4026 мм примерно 10 мин.
• Ширина пилы 30-60 мм.
• Длина пилы до 10 м.
• Габаритные размеры 400х200х400 мм.
• Масса 6 кг.

Особенности конструкции нашего станка:

1. Вращающиеся опоры спинки пилы предотвращают образование риски.

2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.

3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу как на обычных разводных станках, рабочая зона неподвижной опоры имеет твердосплавную пластину

4. Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков даже сильно каление зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3мя слабыми движениями.

5. Толкатель можно настроить так, чтобы он отгибал зуб только до определённого значения.

6. Применение подшипника в механизме зажима ленточной пилы делает работу разводного станка мягкой, лёгкой, нежной.

7. Регулировка усилия прижима пилы позволяет избежать возникновения люфтов в разводном станке, то есть даже через несколько лет станок будет работать, как новый(это из практики).
